Le télérupteur Hager est un composant incontournable pour maîtriser l’éclairage à partir de plusieurs points dans une habitation. Grâce à lui, gérer l’éclairage devient simple et efficace. Voici un tour d’horizon des astuces et techniques pour un schéma électrique clair et un branchement propre, garantissant sécurité et durabilité.
Les fondamentaux du télérupteur Hager : fonctionnement et avantages pour l’installation électrique
Le télérupteur Hager transforme la commande d’éclairage multiple en une installation propre, organisée et respectueuse des normes électriques. À la différence du va-et-vient classique qui limite le nombre de points de commande à deux interrupteurs, le télérupteur permet de piloter un ou plusieurs points lumineux depuis jusqu’à 15 boutons poussoirs. Cette avancée technologique est particulièrement appréciée dans les configurations complexes comme les longs couloirs, escaliers ou vastes pièces de vie.
Son mécanisme repose sur une bobine électromagnétique qui commande l’ouverture ou la fermeture d’un contact. À chaque pression sur un poussoir relié au circuit, le télérupteur change d’état, allumant ou éteignant la lumière. Cette fonction simplifie le câblage en évitant les multiplications de navettes, ce qui rend le circuit plus lisible et fiable.

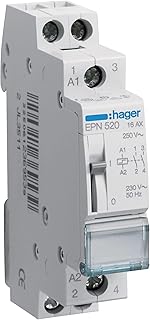

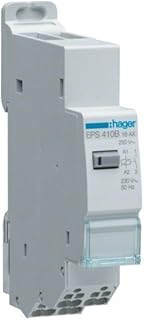

Les modèles Hager s’adaptent aux différentes configurations électriques. Par exemple, l’EPN510, un modèle unipolaire fonctionnant sous 230V, est très répandu pour un usage domestique standard. Pour les installations nécessitant plus de puissance ou une gestion bipolaire, le modèle EPN520 offre une capacité jusqu’à 16A et un montage sur rail DIN avec une profondeur standard qui s’intègre facilement à la plupart des tableaux électriques.
| Modèle Hager | Type | Tension | Capacité | Usage |
|---|---|---|---|---|
| EPN510 | Unipolaire | 230V | 10A | Résidentiel standard |
| EPS510B | Unipolaire avec bornes automatiques | 230V | 10A | Installation rapide |
| EPN520 | Bipolaire | 230V | 16A | Configurations lourdes |
Pour garantir un branchement propre et sécurisé, il est essentiel de respecter rigoureusement les normes électriques et les phases lors de l’installation, ce qui prévient les dysfonctionnements et protège les utilisateurs.
Technique de câblage propre pour un branchement fiable du télérupteur Hager
Un des principaux défis lors de l’installation d’un télérupteur Hager est d’assurer un câblage soigné, sans erreurs ni branchements superflus. Pour y parvenir, il est recommandé d’adopter une gestion rigoureuse des fils et un code couleur standardisé pour les connexions.
Voici une méthode efficace :
- Relier la phase (fil rouge ou marron) à la borne 1 du télérupteur;
- Connecter le retour des boutons poussoirs à la borne A1;
- Utiliser le neutre (fil bleu) sur la borne A2;
- Les retours lampes doivent se faire avec des fils noirs ou gris branchés d’une part au télérupteur, d’autre part aux luminaires.
Il est conseillé de toujours couper l’alimentation générale avant toute intervention pour travailler en sécurité. Le repérage des fils selon ce code facilite non seulement le branchement initial, mais aussi la maintenance et le dépannage ultérieur.
En respectant ce schéma, l’installation devient modulable et propre, ce qui est apprécié lors d’une rénovation où les câbles sont souvent regroupés dans des goulottes ou des chemins de câbles bien ordonnés.
| Fonction du fil | Couleur recommandée | Borne télérupteur | Remarques |
|---|---|---|---|
| Phase entrée | Rouge ou marron | 1 | Alimentation principale |
| Retour poussoir | Orange ou violet | A1 | Commandes multiples possibles |
| Neutre | Bleu | A2 | Alimentation de la bobine |
| Retour lampe | Noir ou gris | – | Sortie vers éclairage |
Par ailleurs, la section des câbles doit être adaptée (1,5 mm² minimum) pour éviter les pertes de tension et garantir une alimentation stable. Couplé à un disjoncteur dimensionné aux besoins du circuit, ce respect des règles assure une installation durable.
Schéma électrique clair pour un branchement propre du télérupteur Hager dans différentes configurations
Le câblage d’un télérupteur Hager varie selon le nombre de boutons poussoirs et les exigences spécifiques du circuit d’éclairage. Maîtriser les schémas adaptés est indispensable pour assurer un fonctionnement optimal et conforme aux normes.
Dans une configuration classique avec plusieurs points de commande, tous les poussoirs sont câblés en parallèle vers la borne A1 du télérupteur, tandis que la phase est connectée sur la borne 1. Le neutre alimente la bobine via A2, et la sortie de phase gérée par le télérupteur pilote directement les lampes, elles-mêmes raccordées au neutre.
Pour les installations désirant un témoin lumineux indiquant l’état du circuit, un voyant est branché en parallèle sur la bobine entre les bornes A1 et A2. Ce témoin s’allume dès qu’un poussoir est actionné, indiquant que la lumière est activée. Dans ce cas, la phase passe d’abord par un disjoncteur dédié, renforçant ainsi la sécurité.
| Élément | Connexion télérupteur | Fonction | Remarque |
|---|---|---|---|
| Phase générale | Borne 1 | Alimentation circuit | Protégée par disjoncteur |
| Retour poussoirs | Borne A1 | Commande activation bobine | Raccordement en parallèle |
| Neutre bobine | Borne A2 | Alimentation bobine | Obligatoire pour le fonctionnement |
| Phase vers lampe | Sortie L | Commande des luminaires | Doit respecter capacité ampérage |
| Voyant témoin | Parallèle A1-A2 | Indicateur d’état | Optionnel |
Cette organisation garantit un branchement propre, simplifie la gestion des commandes et limite les erreurs en phase d’installation. L’utilisation de composants Hager garantit la compatibilité et la durabilité dans le temps de l’installation.
Conseils avancés pour optimiser l’installation électrique avec un télérupteur Hager
Installer un télérupteur Hager ne se limite pas au simple branchement. Pour obtenir un résultat performant, il est conseillé d’optimiser certains aspects du circuit. Premièrement, le choix des composants et la qualité de l’installation influencent directement la longévité et la fiabilité de votre système d’éclairage.
Optez pour des bornes automatiques quand le modèle le permet, comme l’EPS510B, pour un montage rapide et un branchement plus net. Ces bornes limitent les risques de faux contacts et facilitent les modifications futures du circuit. Le câblage doit être réalisé avec des outils adaptés pour dénuder et sertir les fils correctement.
Ensuite, une répartition équilibrée des charges sur le circuit électrique évite les surcharges et les baisses de tension. En présence de plusieurs lumières, répartissez-les sur différents groupes et utilisez un disjoncteur adapté. L’intégration d’un voyant témoin, au-delà de son aspect pratique, participe à la sécurité en indiquant visuellement l’état du circuit.
La domotique moderne permet également de coupler le télérupteur à des systèmes intelligents facilitant la commande à distance et l’automatisation. Assurez-vous que votre installation respecte la norme NF C 15-100, garantissant la conformité électrique indispensable pour un logement sécurisé.
| Astuce | Description | Avantage |
|---|---|---|
| Bornes automatiques | Montage rapide sans vis | Branchement solide et gain de temps |
| Section de câble adaptée | Utilisation de 1,5 mm² minimum | Prévention des chutes de tension |
| Répartition des charges | Groupage équilibré des luminaires | Performance et durabilité |
| Protection par disjoncteur dédié | Sécurisation du circuit d’éclairage | Prévention des surcharges et risques |
| Intégration domotique | Commande et automatisation à distance | Confort et économie d’énergie |
Pour approfondir la gestion électrique de votre tableau, n’hésitez pas à consulter des ressources spécialisées telles que les avantages des tableaux électriques pré-équipés, offrant une base optimisée pour intégrer facilement vos télérupteurs et autres composants.
Résolution des problèmes fréquents et diagnostic d’un télérupteur Hager mal branché
Un branchement incorrect d’un télérupteur Hager peut engendrer une série de dysfonctionnements. Les problèmes classiques incluent un éclairage bloqué éteint ou allumé en permanence, une réactivité défaillante au niveau des boutons poussoirs, ou un disjoncteur qui saute régulièrement.
La première étape pour un dépannage efficace consiste à couper l’alimentation pour vérifier visuellement toutes les connexions. Les erreurs les plus courantes concernent la mauvaise attribution des bornes. Par exemple, brancher la phase sur la borne A1 au lieu de la borne 1, ou inverser le neutre et la phase, provoque des défaillances. Un multimètre est un outil précieux pour tester la continuité des fils et s’assurer que la bobine du télérupteur est correctement alimentée.
Les boutons poussoirs peuvent également être en cause. Un contact défectueux ou un mauvais raccordement des retours poussoirs perturbe le déclenchement de la bobine. Dans certains cas, une incompatibilité entre le télérupteur et le type de lampe, notamment les LED, peut nécessiter l’utilisation d’un modèle spécifique conçu pour ces charges.
| Problème | Cause probable | Solution recommandée |
|---|---|---|
| Lumière toujours allumée | Bobine bloquée ou mauvais branchement | Vérifier bornes et alimentations |
| Lumière ne s’allume pas | Contact poussoir défectueux ou fil coupé | Tester poussoirs et continuité câbles |
| Disjoncteur saute | Surcharge ou court-circuit | Contrôler charge et protections |
| Fonctionnement erratique | Mauvaise phase ou neutre inversé | Respecter les couleurs et schéma |
Une bonne préparation et un respect méticuleux du schéma électrique favorisent une installation robuste et pérenne. En cas de doute, faire appel à un professionnel garantit que l’intervention sera conforme aux exigences de la sécurité électrique et des normes en vigueur.
Découvrez les solutions pour un tableau électrique pré-équipé afin d’optimiser toute votre installation électrique.
En bref : points clés pour un branchement propre du télérupteur Hager
- Le télérupteur Hager permet de commander l’éclairage depuis de nombreux points grâce à un câblage simplifié.
- Respectez un code couleur pour le câblage : phase en rouge/marron, neutre en bleu, retour lampe en noir/gris, retour poussoir en violet/orange.
- Utilisez des modèles adaptés à la charge et assurez-vous de la protection par un disjoncteur dédié pour plus de sécurité.
- Le schéma électrique doit inclure la bonne attribution des bornes : phase (1), retour poussoir (A1), neutre (A2), sortie lampe.
- En cas de panne, vérifiez systématiquement les connexions, la bobine, l’état des boutons poussoirs et la continuité des fils.
